주머니 속 스마트폰부터 비즈니스를 지원하는 서버에 이르기까지 위험이 큰 현대 전자 제품의 세계에서 열은 소리 없는 적입니다. 성능 제한, 시스템 불안정 및 조기 오류는 모두 부적절한 열 관리로 인해 발생합니다. 그렇다면 민감한 부품이 압력을 받고도 시원하게 유지되도록 하려면 어떻게 해야 할까요? 대답은 종종 믿을 수 없을 정도로 단순한 자료에 있습니다.열 전도성 실리콘 패드.
20년 이상의 경험을 가진 열 관리 전문가로서 저는 이 소재를 올바르게 적용하면 제품 설계와 수명에 어떻게 혁명을 일으킬 수 있는지 직접 확인했습니다. 이는 단순한 구성 요소가 아닙니다. 이는 열 저하에 대한 첫 번째 방어선입니다.

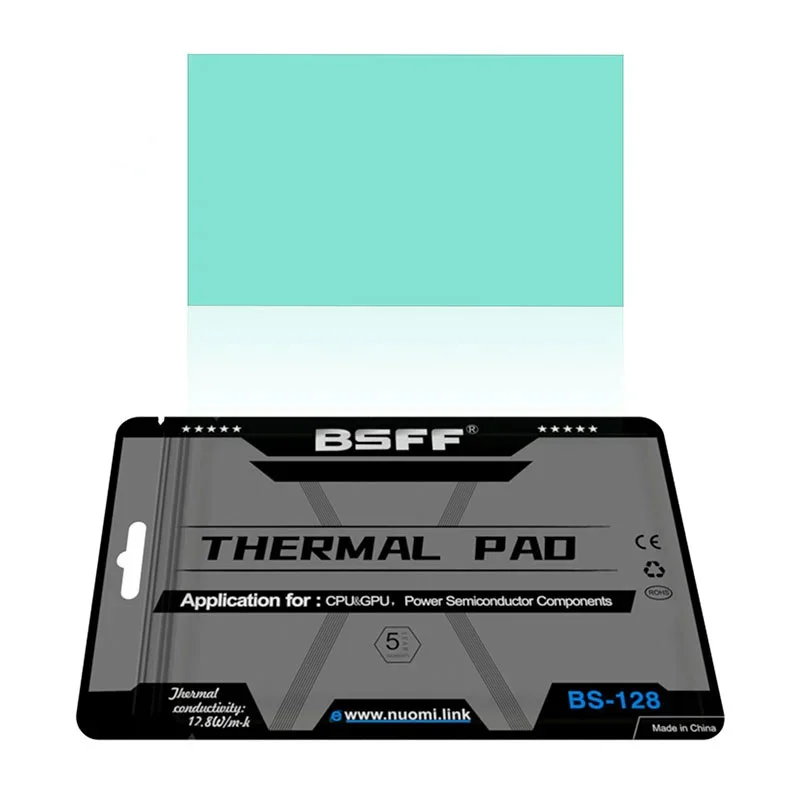

열전도성 실리콘 패드는 부드럽고 유연성이 뛰어나며 다용도성이 뛰어난 열 인터페이스 재료(TIM)입니다. 이는 발열 구성 요소(CPU, GPU 또는 전력 트랜지스터 등)와 방열판 또는 냉각 솔루션 사이의 미세한 공극을 연결하도록 설계되었습니다. 공기는 열 전도율이 낮기 때문에 이러한 틈으로 인해 상당한 열 저항이 발생합니다. 실리콘 패드는 이러한 빈 공간을 채워 부품에서 열을 효율적으로 전달하여 최적의 작동 온도를 보장하고 장치 신뢰성을 향상시킵니다.
우수한 갭필 기능:열 페이스트와 달리 패드는 크고 고르지 않은 간격을 쉽게 채울 수 있어 조립 시 공차 변동을 보상합니다.
전기 절연:탁월한 전기 절연을 제공하여 단락을 방지하는 동시에 열을 관리하는 중요한 이중 기능을 제공합니다.
뛰어난 복원력 및 재사용성:이 패드는 탁월한 압축 변형 저항을 제공하므로 여러 번의 열 주기 후에도 시간이 지나도 모양과 성능이 유지됩니다. 대부분은 프로토타입 제작이나 수리 중에 재사용할 수 있습니다.
적용 용이성 및 재작업:깨끗하고 적용이 간편하며 액체 접착제나 열 그리스와 관련된 혼란을 제거합니다. 이는 생산 속도를 높이고 유지 관리를 단순화합니다.
내구성:풍화 작용, 오존 및 다양한 화학 물질에 대한 저항력이 있어 장기적인 안정성과 성능을 보장합니다.
올바른 열 전도성 실리콘 패드를 선택하는 것이 가장 중요합니다. 전문가가 요구하는 명확성과 함께 고려해야 할 주요 매개변수는 다음과 같습니다.
주요 매개변수 목록:
열전도율:W/m·K(미터당 와트-켈빈) 단위로 측정됩니다. 이는 재료의 고유한 열 전도 능력을 나타내는 가장 중요한 특성입니다. 더 까다로운 애플리케이션에는 값이 높을수록 좋습니다.
경도(또는 부드러움):Shore 00 규모로 측정되었습니다. 값이 낮을수록 더 부드러운 패드를 나타내며 더 나은 인터페이스 접촉을 위해 표면 불규칙성에 더 쉽게 적응합니다.
두께:사용 가능한 두께 범위는 어셈블리의 특정 간격을 채우는 데 중요합니다.
항복 전압:재료가 절연체로서 기능하지 못하는 전압입니다. 값이 높을수록 절연 강도가 더 우수함을 의미합니다.
체적 저항률:재료의 전기 절연 능력을 측정한 것입니다.
작동 온도 범위:패드가 성능 저하 없이 안정적으로 작동하는 온도 범위입니다.
명확하고 한눈에 비교할 수 있도록 Nuomi Chemical의 표준 제품 등급 중 일부를 요약한 간단한 표는 다음과 같습니다.
| 제품등급 | 열전도율(W/m·K) | 경도(쇼어 00) | 두께 범위(mm) | 주요 애플리케이션 초점 |
|---|---|---|---|---|
| NM-TG300 | 3.0 | 50 | 0.5 - 5.0 | 고성능 컴퓨팅, GPU |
| NM-TG500 | 5.0 | 60 | 0.5 - 10.0 | 전력 전자, LED 조명 |
| NM-TG800 | 8.0 | 70 | 0.5 - 3.0 | 서버, 통신 인프라 |
| NM-TG12 | 12.0 | 80 | 0.5 - 2.0 | 자동차, 고전력 IGBT |
이 표는 출발점입니다. Nuomi Chemical에서는 가장 엄격하고 독특한 열 문제를 해결하기 위한 맞춤형 제제 개발을 전문으로 합니다.
Q: 적용 분야에 적합한 두께를 어떻게 결정합니까?
에이:올바른 두께는 열원과 방열판 사이를 채워야 하는 간격에 따라 결정됩니다. 일반적으로 측정된 간격보다 약간 더 큰(예: 0.5mm 더) 패드 두께를 선택하는 것이 좋습니다. 이렇게 하면 어셈블리를 고정할 때 패드가 약간 압축되어 과도하게 압축되지 않고 양쪽 표면에 긴밀한 접촉이 형성되어 구성 요소가 손상되거나 패드의 효율성이 저하될 수 있습니다. 항상 설계 시 제조 공차를 고려하십시오.
질문: 열전도성 실리콘 패드를 원하는 모양으로 절단할 수 있나요?
에이:전적으로. 열 전도성 실리콘 패드의 중요한 장점 중 하나는 맞춤화가 용이하다는 것입니다. 부품의 설치 공간에 맞게 거의 모든 모양이나 크기로 정밀하게 다이컷팅할 수 있습니다. 이를 통해 목표 냉각이 가능하고 다른 구성 요소를 방해할 수 있는 재료 돌출이 방지됩니다. 프로토타입 제작의 경우 날카로운 칼날이나 메스를 사용하여 손으로 깔끔하게 절단할 수도 있습니다.
Q: 실리콘 기반 패드와 흑연 시트의 차이점은 무엇입니까?
에이:둘 다 열 관리에 사용되지만 뚜렷한 특징이 있습니다. 열전도성 실리콘 패드는 일반적으로 전기 절연성이 있고 부드러우며 3차원 간격을 메우는 데 탁월합니다. 이는 열 전달과 기계적 쿠셔닝을 모두 제공합니다. 반면 흑연 시트는 평면 방향(X-Y 축)에서는 전도성이 높은 경우가 많지만 두께(Z 축)에서는 효율성이 떨어질 수 있습니다. 또한 전기 전도성이 있어 절연이 필요한 응용 분야에서는 단점이 될 수 있습니다. 선택은 전적으로 특정 열, 전기 및 기계적 요구 사항에 따라 달라집니다.
단순히 고품질 패드를 갖는 것만으로는 충분하지 않습니다. 올바른 적용이 중요합니다.
표면 준비:구성요소와 방열판 표면이 모두 깨끗하고 건조하며 기름, 먼지 또는 오래된 방열재 잔여물이 없는지 확인하십시오.
취급시 주의사항:보호 라이너(있는 경우)를 제거하고 오염을 방지하기 위해 패드 가장자리를 잡으십시오.
정확한 배치:패드를 구성 요소 위에 조심스럽게 정렬하십시오. 일단 배치한 후에는 기포가 갇힐 수 있으므로 위치를 바꾸지 마십시오.
안전한 조립:패드의 권장 압축력에 따라 일정한 압력을 가하여 방열판을 균등하게 고정하십시오. 이는 균일한 인터페이스와 최적의 열 전달을 보장합니다.
20년 넘게 Nuomi Chemical (Shenzhen) Co., Ltd. 팀은 글로벌 고객을 위한 첨단 열 솔루션 엔지니어링, 재료 과학 분야의 선두에 서왔습니다. 우리는 귀하의 열 문제가 독특하다는 것을 알고 있습니다. 이것이 바로 우리가 제품만 판매하는 것이 아닌 이유입니다. 우리는 파트너십을 제공합니다.
당사의 전문 지식을 통해 광범위한 표준 열 전도성 실리콘 패드를 제공할 수 있을 뿐만 아니라 맞춤형 제제에 대해서도 귀하와 협력할 수 있습니다. 부드러움과 전도성의 특정한 균형, 독특한 색상 또는 맞춤형 다이컷 모양이 필요한 경우 당사는 이를 제공할 수 있는 기술적 역량을 갖추고 있습니다.
열 문제로 인해 혁신이 제한되지 않도록 하십시오. 더 시원하고, 더 안정적이고, 더 효율적인 전자 제품을 제작할 수 있도록 도와드리겠습니다.
연락하다오늘 우리는Nuomi Chemical (Shenzhen) Co., Ltd.프로젝트 요구사항을 논의하고 무료 샘플을 요청하세요. 귀하의 열적 성공을 함께 설계해 봅시다.
